کابل زمینی 50×1 خراسان افشارنژاد؛ مشخصات فنی، کاربردها و راهنمای خرید
مزایای کابل زمینی خراسان افشارنژاد
- هادی مسی کلاس 2 RM با رسانایی الکتریکی بالا
- مناسب برای نصب ثابت و کابلکشی زمینی
- عایق و روکش PVC مقاوم و تولید مطابق استانداردهای معتبر
کابل زمینی 50×1 خراسان افشارنژاد یکی از کابلهای قدرت فشار ضعیف پرکاربرد در شبکههای توزیع برق، تأسیسات صنعتی، پروژههای ساختمانی و خطوط تغذیه اصلی است.
این کابل با هادی مسی کلاس 2، عایق PVC و روکش PVC تولید شده و به دلیل سطح مقطع مناسب، مقاومت الکتریکی پایین و ساختار مناسب برای نصب ثابت، در پروژههای مختلف برقرسانی مورد استفاده قرار میگیرد.
این محصول با نام فنی NYY 1×50 و ولتاژ نامی 0.6/1 کیلوولت تولید میشود و برای نصب در زمین، کانالهای کابل و مسیرهای ثابت انتقال انرژی گزینهای مناسب محسوب میشود.
کابل زمینی 50×1 خراسان افشارنژاد چیست؟
کابل زمینی 50×1 خراسان افشارنژاد یک کابل قدرت تک رشته با سطح مقطع 50 میلیمتر مربع است که از هادی مسی آنیل شده کلاس 2 RM ساخته شده است.
این کابل دارای عایق PVC و روکش PVC است و برای انتقال انرژی الکتریکی در شبکههای توزیع برق، تأسیسات صنعتی و پروژههای ساختمانی طراحی شده است. ساختار کابل برای نصب ثابت در زمین، کانال کابل و مسیرهای مشخص انتقال انرژی مناسب است.
کابل زمینی 50×1 چه کاربردهایی دارد؟
کابل زمینی 50×1 خراسان افشارنژاد در کاربردهای مختلف ساختمانی، صنعتی و شبکههای توزیع برق مورد استفاده قرار میگیرد:
- شبکههای توزیع برق فشار ضعیف
- تغذیه تابلوهای اصلی برق
- نیروگاهها و پستهای برق
- پروژههای ساختمانی بزرگ
- کارخانهها و کارگاههای صنعتی
- سیستمهای توزیع انرژی
- خطوط تغذیه موتورهای صنعتی
- کابلکشی زمینی و دفنی
- مراکز تجاری و اداری
چرا کابل زمینی 50×1 خراسان افشارنژاد انتخاب مناسبی است؟
- هادی مسی با رسانایی بالا
- افت ولتاژ پایینتر به دلیل سطح مقطع مناسب
- طول عمر مناسب
- مقاومت مکانیکی مطلوب
- قابلیت نصب در زمین و کانال کابل
- کیفیت ساخت مطابق استانداردهای معتبر
- روکش مقاوم PVC
- مقاومت در برابر گسترش شعله
- عملکرد پایدار در شرایط مختلف محیطی
کابل زمینی 50×1 برای چه پروژههایی مناسب است؟
سطح مقطع 50 میلیمتر مربع و ساختار تک رشته این کابل باعث شده است برای پروژههایی که به انتقال انرژی الکتریکی در مسیرهای ثابت و ظرفیت مناسب جریان نیاز دارند، گزینهای کاربردی باشد.
- پروژههای ساختمانی بزرگ
- شبکههای توزیع برق
- تأسیسات صنعتی
- کارخانهها و واحدهای تولیدی
- تابلوهای اصلی برق
- پروژههای زیرساختی و تأسیساتی
- پستها و مراکز توزیع برق
- مسیرهای کابلکشی زمینی
- خطوط تغذیه تجهیزات و موتورهای صنعتی

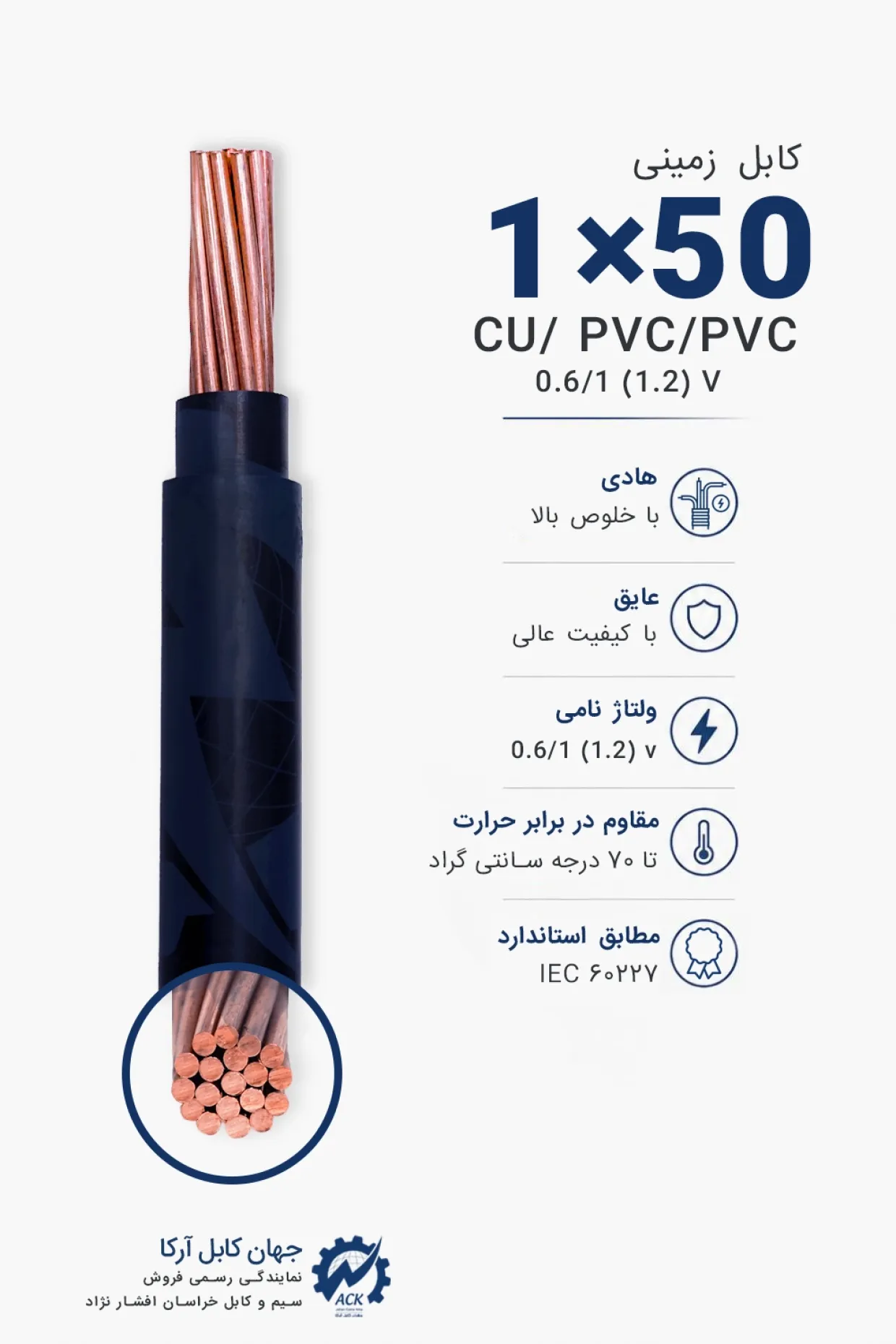

ساختار کابل زمینی 50×1 خراسان افشارنژاد چگونه است؟
ساختار کابل زمینی 50×1 خراسان افشارنژاد از سه بخش اصلی شامل هادی، عایق و روکش تشکیل شده است. هر یک از این بخشها نقش مشخصی در انتقال ایمن انرژی الکتریکی و محافظت از کابل در شرایط کاری دارند.
هادی
هادی کابل از مس آنیل شده کلاس 2 تولید شده است.
ساختار هادی از نوع کلاس 2 RM بوده و از 19 مفتول با قطر 1.75 میلیمتر تشکیل شده است. هادی به شکل گرد طراحی شده و سطح مقطع آن 50 میلیمتر مربع است.
عایق
عایق هادی از PVC اکسترود شده با ضخامت 1.4 میلیمتر تولید شده است.
عایق PVC وظیفه جداسازی الکتریکی هادی از محیط و تأمین حفاظت الکتریکی کابل را بر عهده دارد و رنگ آن مشکی است.
روکش
روکش خارجی کابل از PVC اکسترود شده با ضخامت 1.4 میلیمتر ساخته شده است. این لایه از ساختار داخلی کابل در برابر سایش، رطوبت و عوامل محیطی محافظت میکند.
مشخصات فنی کابل زمینی 50×1 خراسان افشارنژاد
بررسی مشخصات فنی کابل زمینی 50×1 پیش از خرید اهمیت زیادی دارد، زیرا عواملی مانند سطح مقطع، جنس و کلاس هادی، ضخامت عایق و روکش، قطر خارجی، وزن، مقاومت الکتریکی و ولتاژ نامی بر عملکرد کابل تأثیر میگذارند.
| مشخصات | مقدار |
|---|---|
| برند | خراسان افشارنژاد |
| نوع کابل | NYY |
| مدل | NYY 1×50 |
| تعداد رشته | 1 رشته |
| سطح مقطع | 50 میلیمتر مربع |
| جنس هادی | مس آنیل شده |
| کلاس هادی | Class 2 RM |
| تعداد مفتول | 19 عدد |
| قطر هر مفتول | 1.75 میلیمتر |
| شکل هادی | گرد |
| جنس عایق | PVC |
| ضخامت عایق | 1.4 میلیمتر |
| جنس روکش | PVC |
| ضخامت روکش | 1.4 میلیمتر |
| قطر خارجی تقریبی | 14.5 میلیمتر |
| وزن تقریبی | 577 کیلوگرم بر کیلومتر |
| ولتاژ نامی | 0.6/1 کیلوولت |
| فرکانس | 50 هرتز |
| مقاومت هادی در 20 درجه | 0.387 اهم بر کیلومتر |
| جریان اتصال کوتاه 1 ثانیه | 5.55 کیلوآمپر |
| ولتاژ تست | 4 کیلوولت |
| حداکثر دمای اتصال کوتاه | 160 درجه سانتیگراد |
| دمای کاری | 30- تا 70+ درجه سانتیگراد |
| ویژگی ویژه | Flame Retardant |
نیاز به استعلام قیمت روز کابل زمینی 50×1 دارید؟
کارشناسان جهان کابل ارکا آماده ارائه مشاوره تخصصی و اعلام قیمت روز محصولات خراسان افشارنژاد هستند.
تماس با کارشناسانمزایای کابل زمینی 50×1 مسی چیست؟
- هدایت الکتریکی بالا
- کاهش تلفات انرژی
- افت ولتاژ پایینتر
- عملکرد الکتریکی پایدار
- مقاومت الکتریکی پایین
- طول عمر مناسب
- ظرفیت مناسب انتقال جریان
هادی کابل زمینی 50×1 از مس آنیل شده کلاس 2 RM ساخته شده است. مس به دلیل رسانایی الکتریکی بالا، یکی از مواد متداول برای ساخت هادی کابلهای قدرت محسوب میشود و میتواند انتقال مناسب جریان را با مقاومت الکتریکی پایین فراهم کند.
مقاومت هادی این کابل در دمای 20 درجه سانتیگراد برابر با 0.387 اهم بر کیلومتر است. این مقدار یکی از پارامترهای مهم در بررسی عملکرد الکتریکی کابل و افت ولتاژ در مسیر کابلکشی محسوب میشود.
سطح مقطع 50 میلیمتر مربع ظرفیت مناسبی برای انتقال جریان در شبکههای توزیع و پروژههای صنعتی ایجاد میکند. مقدار جریان مجاز باید با توجه به شرایط واقعی نصب، طول مسیر، نحوه کابلکشی و شرایط دفع حرارت محاسبه شود.
روکش PVC چه مزایایی دارد؟
روکش PVC در کابل زمینی 50×1 وظیفه محافظت از لایههای داخلی کابل را بر عهده دارد. این روکش علاوه بر ایجاد حفاظت مکانیکی، مقاومت مناسبی در برابر سایش و عوامل محیطی ایجاد میکند.
- مقاومت در برابر رطوبت
- مقاومت در برابر سایش
- استحکام مکانیکی مناسب
- دوام مناسب در شرایط کاری مختلف
- محافظت از عایق و هادی
- مقاومت مناسب در برابر عوامل محیطی
- افزایش دوام کابل در نصبهای ثابت
ضخامت روکش PVC این کابل حدود 1.4 میلیمتر است. این لایه در کنار عایق PVC، ساختاری محافظ برای هادی ایجاد میکند و به افزایش دوام کابل در مسیرهای نصب کمک میکند.
کابل زمینی 50×1 خراسان افشارنژاد چه استانداردهایی دارد؟
کابل زمینی 50×1 خراسان افشارنژاد مطابق استانداردهای فنی مربوط به کابلهای قدرت فشار ضعیف تولید میشود. رعایت این استانداردها به کنترل کیفیت هادی، عایق، روکش، مشخصات الکتریکی و الزامات ایمنی محصول کمک میکند.
- ISIRI 3569-1
- IEC 60502-1
- IEC 60228
- DIN VDE 0271
- IEC 60332-1-2
استاندارد IEC 60228 الزامات مربوط به هادی کابلها را مشخص میکند و کلاس هادی کابل نیز بر همین اساس تعیین میشود. استاندارد IEC 60502-1 نیز الزامات مربوط به کابلهای قدرت با عایق اکسترود شده برای ولتاژهای نامی مشخص را پوشش میدهد.
استاندارد IEC 60332-1-2 نیز الزامات مربوط به آزمون مقاومت کابل در برابر گسترش شعله را مشخص میکند. وجود این استانداردها در مشخصات محصول، یکی از مواردی است که هنگام خرید کابل زمینی باید بررسی شود.
کابل زمینی 50×1 چه میزان جریان را تحمل میکند؟
جریان مجاز کابل زمینی 50×1 به شرایط نصب و بهرهبرداری بستگی دارد و نمیتوان یک مقدار ثابت را برای تمام پروژهها در نظر گرفت.
عواملی مانند دمای محیط، طول مسیر، نحوه نصب، تعداد کابلهای مجاور، نوع خاک یا کانال و شرایط دفع حرارت میتوانند بر جریان مجاز کابل تأثیر بگذارند.
به همین دلیل، برای انتخاب صحیح کابل باید جریان مصرفی، افت ولتاژ و شرایط نصب در محاسبات مهندسی پروژه در نظر گرفته شود.
کابل 1×50 در مقایسه با کابلهایی با سطح مقطع کمتر، ظرفیت انتقال جریان بالاتری دارد و میتواند برای مدارهایی که به سطح مقطع بیشتری نیاز دارند مورد استفاده قرار گیرد.
تفاوت کابل زمینی 50×1 و 35×1
کابلهای زمینی 1×35 و 1×50 از نظر ساختار کلی شباهت دارند، اما تفاوت سطح مقطع باعث اختلاف در ظرفیت انتقال جریان، مقاومت هادی، وزن و کاربرد آنها میشود.
| ویژگی | کابل 35×1 | کابل 50×1 |
|---|---|---|
| سطح مقطع | 35 mm² | 50 mm² |
| تعداد رشته | 1 رشته | 1 رشته |
| جنس هادی | مس | مس |
| ظرفیت انتقال جریان | کمتر | بیشتر |
| مقاومت هادی | بیشتر | کمتر |
| وزن کابل | کمتر | بیشتر |
| قطر خارجی | کمتر | بیشتر |
| کاربرد | مصارف متوسط | پروژههای سنگینتر |
انتخاب بین کابل 1×35 و 1×50 باید بر اساس جریان مصرفی، طول مسیر، افت ولتاژ مجاز، شرایط نصب و نوع بار انجام شود. استفاده از کابل با سطح مقطع بیشتر زمانی منطقی است که محاسبات پروژه به ظرفیت انتقال جریان بالاتر نیاز داشته باشد.
چگونه کابل زمینی اصل افشارنژاد را تشخیص دهیم؟
اصالت کابل یکی از مهمترین مواردی است که هنگام خرید باید بررسی شود. استفاده از کابل غیراصل یا محصولی با مشخصات متفاوت میتواند روی ظرفیت انتقال جریان، افت ولتاژ، ایمنی و طول عمر سیستم تأثیر منفی داشته باشد.
برای بررسی کابل زمینی 50×1 خراسان افشارنژاد میتوان موارد زیر را بررسی کرد:
- مشخصات چاپشده روی بدنه کابل
- نشان استاندارد
- کیفیت و یکنواختی روکش PVC
- کیفیت هادی مسی
- وزن متناسب با مشخصات فنی
- قطر خارجی کابل
- اطلاعات محصول و بستهبندی
- خرید از نمایندگی یا تأمینکننده معتبر
در سفارشهای پروژهای بهتر است مشخصات کابل هنگام تحویل با مشخصات فنی سفارش و اطلاعات محصول مطابقت داده شود. اختلاف محسوس در وزن، قطر یا کیفیت ساخت میتواند نیاز به بررسی بیشتر داشته باشد.
هنگام خرید کابل زمینی 50×1 باید به چه نکاتی توجه کرد؟
برای خرید کابل زمینی 50×1، علاوه بر قیمت، باید مشخصات فنی کابل با نیاز پروژه مطابقت داشته باشد. انتخاب کابل بر اساس قیمت پایینتر بدون بررسی سطح مقطع و شرایط نصب میتواند در زمان بهرهبرداری مشکلاتی ایجاد کند.
- اصالت برند خراسان افشارنژاد
- استانداردهای درج شده روی کابل
- وزن استاندارد محصول
- کیفیت روکش PVC
- مشخصات چاپ شده روی بدنه
- خرید از نمایندگی معتبر
- مطابقت سطح مقطع با نیاز پروژه
- قیمت روز کابل
- شرایط نصب و کاربرد
در پروژههای ساختمانی و صنعتی، جریان مجاز، افت ولتاژ و شرایط نصب باید پیش از خرید مشخص شوند. این بررسی کمک میکند کابل انتخابشده از نظر فنی با نیاز مدار مطابقت داشته باشد.
خرید کابل زمینی 50×1 خراسان افشارنژاد از نمایندگی جهان کابل ارکا
اگر قصد خرید کابل زمینی 50×1 خراسان افشارنژاد را دارید، انتخاب یک تأمینکننده معتبر میتواند در اطمینان از اصالت کالا و دریافت مشخصات فنی صحیح مؤثر باشد.
جهان کابل ارکا به عنوان نمایندگی رسمی فروش محصولات خراسان افشارنژاد، امکان تهیه کابلهای استاندارد این برند را همراه با مشاوره تخصصی و استعلام قیمت روز فراهم کرده است.
پیش از خرید میتوانید متراژ مورد نیاز، نوع کاربرد، شرایط نصب و مشخصات پروژه را با کارشناسان مجموعه مطرح کنید تا محصول متناسب با نیاز شما بررسی شود.
مزایای خرید از جهان کابل ارکا
خرید کابل از یک تأمینکننده معتبر علاوه بر کاهش ریسک تهیه محصول غیراصل، امکان دریافت اطلاعات فنی و انتخاب محصول متناسب با نیاز پروژه را فراهم میکند.
- تضمین اصالت کالا
- قیمت بهروز بازار
- مشاوره فنی تخصصی
- ارسال سریع به سراسر کشور
- تأمین پروژههای ساختمانی و صنعتی
- دسترسی به محصولات اصلی افشارنژاد
- امکان تأمین متراژ مورد نیاز پروژه
سوالات متداول
کابل زمینی 50×1 خراسان افشارنژاد چیست؟
کابل زمینی 50×1 یک کابل قدرت تک رشته با هادی مسی کلاس 2 RM و سطح مقطع 50 میلیمتر مربع است که دارای عایق و روکش PVC بوده و برای نصب ثابت و انتقال انرژی در شبکههای توزیع، پروژههای ساختمانی و تأسیسات صنعتی استفاده میشود.
کابل زمینی 50×1 خراسان افشارنژاد برای چه کاربردهایی مناسب است؟
این کابل برای شبکههای توزیع برق فشار ضعیف، تغذیه تابلوهای اصلی، پروژههای ساختمانی و صنعتی، خطوط تغذیه تجهیزات، کابلکشی زمینی و مسیرهای ثابت انتقال انرژی مورد استفاده قرار میگیرد.
ولتاژ نامی کابل زمینی 50×1 چقدر است؟
ولتاژ نامی کابل زمینی 50×1 برابر با 0.6/1 کیلوولت است و در دسته کابلهای قدرت فشار ضعیف قرار میگیرد.
جنس هادی کابل زمینی 50×1 چیست؟
هادی این کابل از مس آنیل شده ساخته شده و ساختار آن از نوع Class 2 RM است. هادی از 19 مفتول با قطر تقریبی 1.75 میلیمتر تشکیل شده است.
آیا کابل زمینی 50×1 برای نصب در زمین مناسب است؟
بله. این محصول برای نصب ثابت در زمین، کانالهای کابل و تأسیسات صنعتی مناسب است و برای مسیرهای ثابت انتقال انرژی مورد استفاده قرار میگیرد.
کابل زمینی 50×1 چه میزان جریان را تحمل میکند؟
جریان مجاز این کابل به شرایط نصب، دمای محیط، طول مسیر، نحوه کابلکشی، تعداد کابلهای مجاور و شرایط دفع حرارت بستگی دارد. برای تعیین مقدار دقیق جریان مجاز باید شرایط واقعی پروژه محاسبه شود.
تفاوت کابل زمینی 50×1 و 1×35 چیست؟
کابل 1×50 به دلیل سطح مقطع بیشتر، مقاومت هادی پایینتر و ظرفیت انتقال جریان بالاتری نسبت به کابل 1×35 دارد. در مقابل، وزن و قطر خارجی آن نیز بیشتر است.
روکش کابل زمینی 50×1 از چه جنسی است؟
روکش خارجی این کابل از PVC ساخته شده و ضخامت آن حدود 1.4 میلیمتر است. این روکش از لایههای داخلی کابل در برابر سایش و عوامل محیطی محافظت میکند.
کابل زمینی 50×1 خراسان افشارنژاد چه استانداردهایی دارد؟
این کابل مطابق استانداردهای ISIRI 3569-1، IEC 60502-1، IEC 60228، DIN VDE 0271 و IEC 60332-1-2 تولید میشود.
وزن کابل زمینی 50×1 خراسان افشارنژاد چقدر است؟
وزن تقریبی این کابل 577 کیلوگرم بر کیلومتر است. مقدار واقعی وزن میتواند با توجه به تلرانسهای تولید متفاوت باشد.
قطر خارجی کابل زمینی 50×1 چقدر است؟
قطر خارجی تقریبی کابل زمینی 50×1 خراسان افشارنژاد برابر با 14.5 میلیمتر است.
مقاومت هادی کابل زمینی 50×1 در دمای 20 درجه چقدر است؟
مقاومت هادی این کابل در دمای 20 درجه سانتیگراد برابر با 0.387 اهم بر کیلومتر است.
قیمت کابل زمینی 50×1 خراسان افشارنژاد چگونه تعیین میشود؟
قیمت کابل به عواملی مانند قیمت روز مس، شرایط بازار، متراژ سفارش و شرایط فروش بستگی دارد. برای اطلاع از قیمت روز بهتر است پیش از خرید استعلام گرفته شود.
از کجا کابل زمینی 50×1 خراسان افشارنژاد اصل بخریم؟
برای خرید کابل زمینی 50×1 خراسان افشارنژاد با تضمین اصالت کالا، دریافت مشاوره تخصصی و استعلام قیمت روز، میتوانید از طریق جهان کابل ارکا اقدام کنید.
